Захист інвертора від блискавки — це комплекс заходів, що включає зовнішню систему блискавкоприймачів (для перехоплення прямого удару) та внутрішній захист (ПЗІП типу 1/2) на входах DC (фотомодулі) і AC (мережа), які обмежують перенапругу, відводячи її в заземлення
. Це критично для запобігання виходу з ладу силової електроніки.

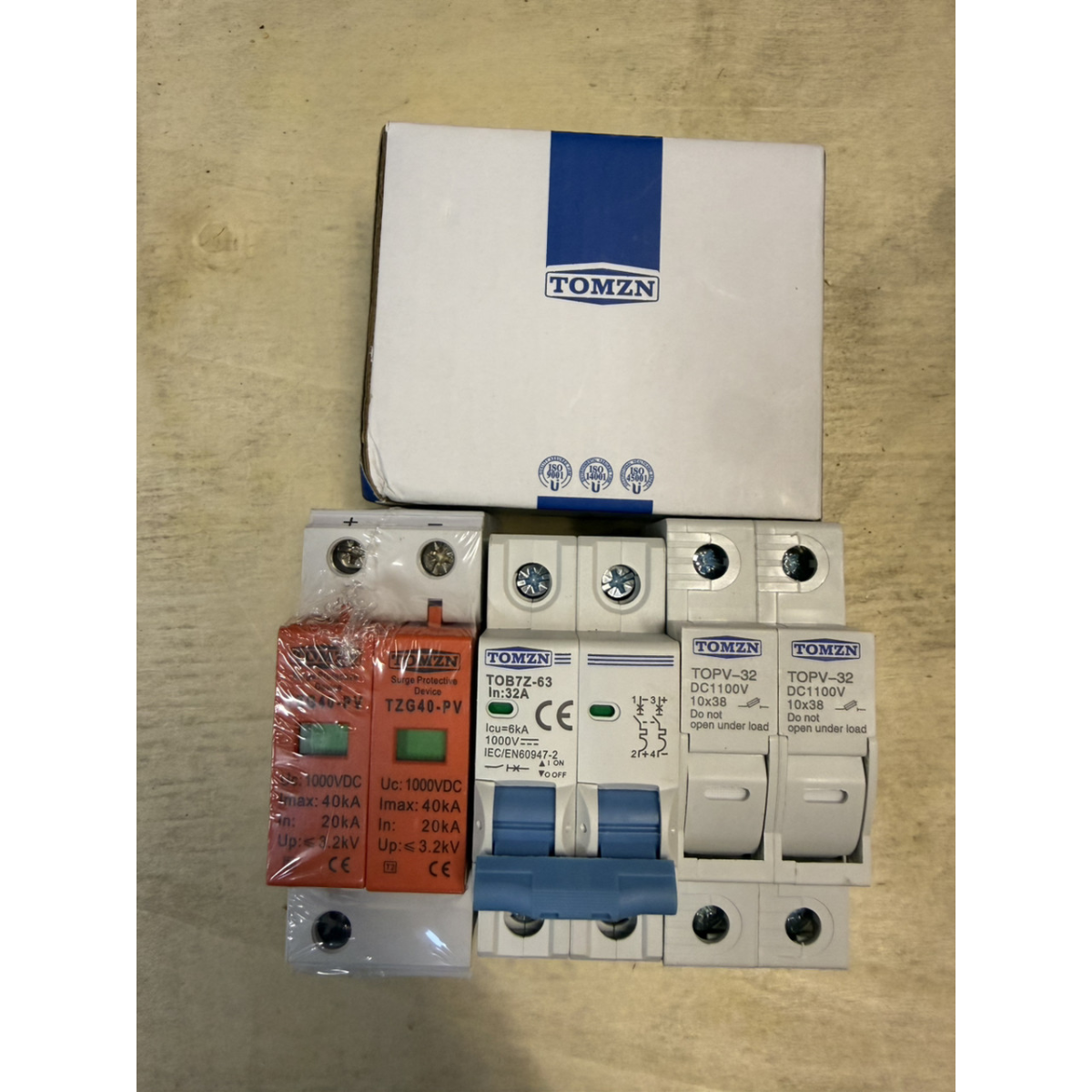

Основні складові захисту інвертора:
Зовнішній блискавкозахист (громовідвід): Стрижневі або сітчасті блискавкоприймачі на даху, що перехоплюють прямий розряд, струмовідводи та надійний контур заземлення.
Внутрішній захист (ПЗІП):

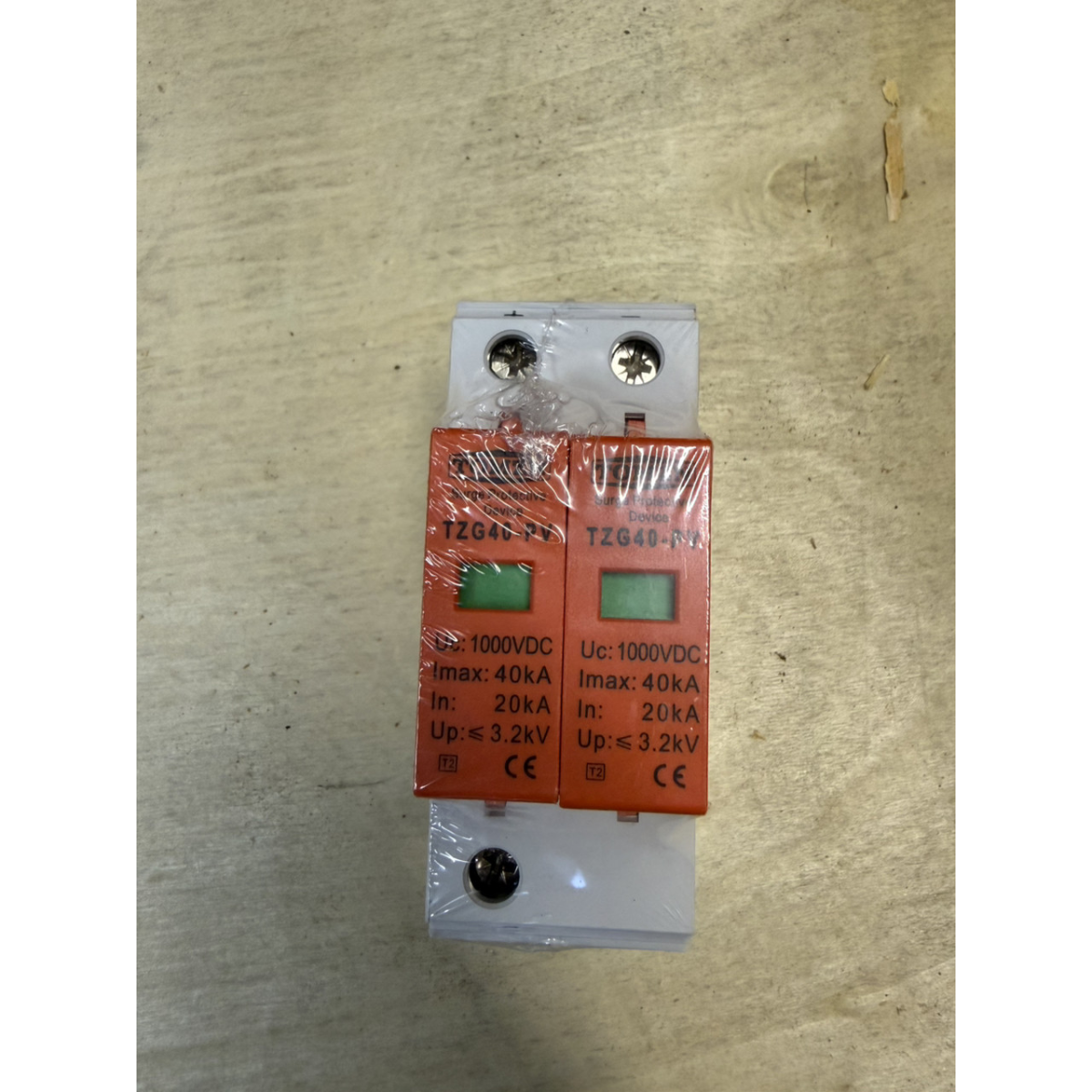

ПЗІП DC (для фотомодулів):Встановлюються між сонячними панелями та інвертором (часто всередині інвертора або в string-box) для захисту від індукованих блискавкою сплесків, часто типу 2.
ПЗІП AC (для мережі):Встановлюються на виході інвертора для захисту від перенапруг з боку електромережі, зазвичай типу 1 або 2.
Заземлення: Обов“язкове заземлення корпусу інвертора, металевих конструкцій кріплення панелей та системи ПЗІП. Опір заземлення має бути якомога нижчим.
Особливості:
Використання металевих конструкцій СЕС як природних блискавкоприймачів вимагає дотримання вимог стандартів.
ПЗІП типу 2 запобігають поширенню перенапруги, що виникає від непрямих ударів блискавки, які є найчастішою причиною пошкоджень.
Важливо забезпечити правильну відстань (ізоляційний проміжок) між блискавковідводом і сонячними панелями для уникнення іскрового перекриття.
